空氣冷卻器系列空氣熱交換器（散熱器）系列

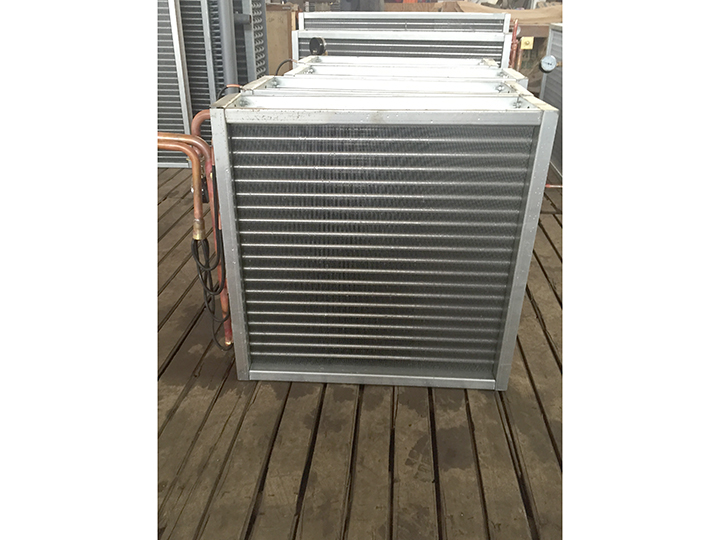

TL型空氣熱交換器
發布時間：2018-04-19 點擊次數：15854 次
TL型空氣熱交換器系銅管穿鋁片式散熱器，它采用了先進的機械漲管和圓弧波紋雙翻邊鋁助片結構型式。機械漲管使銅管與鋁助片接觸緊密，圓弧波紋能促進流體紊流，破壞邊界層，提高傳熱系數。先進的結構型式，再加上水路行程，管距，片距設計合理，使得該散熱器具有傳熱性能好，空氣阻力小、結構緊湊，重量輕等特點。它可廣泛應用于空調、冷卻、去濕、采暖等工程中，是新風機組和空氣處理機組理想的配套產品，它又可與風管連接作為冷卻或加熱單獨使用。
銅管焊接采用低溫快速釬焊，確保耐壓＞1.2MPa。
該空氣熱交換器有多樣片距（2.5-3.6毫米），現格品種齊全可滿足不同工況和各種組合的需要。
從傳熱學理論可知，對于水-空氣熱交換器的最大熱阻在空氣側，為了增大傳熱系數，必須減小空氣側熱阻，而最有效的方法是利用邊界層理論，增大空氣的紊流狀態，即增大空氣側的放熱系教。為此設計了四種先進的助片片形：
●V型助 ●V形+條縫 ●正弦波形 ●正弦波+橋
上述四種助片片形可滿足不同用戶不同的工藝要求。

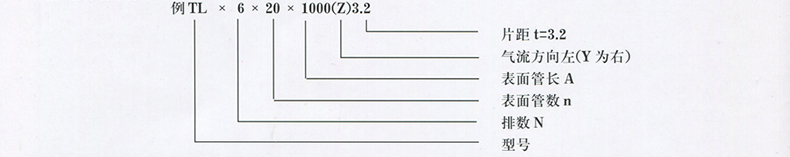

TL型編號方法為
銅管焊接采用低溫快速釬焊，確保耐壓＞1.2MPa。
該空氣熱交換器有多樣片距（2.5-3.6毫米），現格品種齊全可滿足不同工況和各種組合的需要。
從傳熱學理論可知，對于水-空氣熱交換器的最大熱阻在空氣側，為了增大傳熱系數，必須減小空氣側熱阻，而最有效的方法是利用邊界層理論，增大空氣的紊流狀態，即增大空氣側的放熱系教。為此設計了四種先進的助片片形：
●V型助 ●V形+條縫 ●正弦波形 ●正弦波+橋
上述四種助片片形可滿足不同用戶不同的工藝要求。
TL型編號方法為

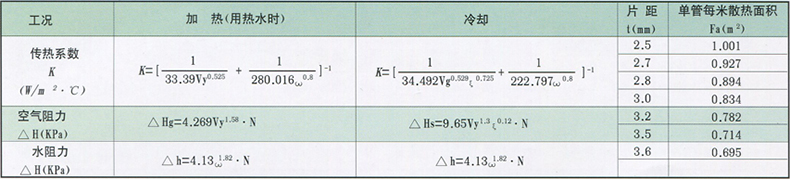

TL-S型空氣熱交換器有關計算公式、數據表
TL-S型空氣熱交換器用的熱媒為蒸汽或高溫?zé)崴?，用于蒸汽時最高壓力為1.2MPa。建議用：蒸汽壓力≤0.3MPa。熱水溫度≤130℃。
